Placas EQF - FMZ
1.1. TANQUE:
Com capacidade total para 4.000 Lts. Sendo:
● 1.500 Lts para detritos;
● 2.500 Lts para reservatório para água.
1.2. BOMBA DE HIDRO - TRIPLEX:
● Bomba alternativa tríplex;
● Vazão de 130 litros/minuto;
● Pressão de 120Kgs/BAR;
● Equipada com válvula reguladora de pressão;
● Manômetro.
1.3. BOMBA DE VÁCUO:
● Bomba de Vácuo de Anel Líquido;
● Deslocamento de ar de 5,1 m3/minutos;
● Pressão de vácuo de 720mmHg (9,5m.c.a.) a 1.150 rpm.;
● Chave Direcionadora de Fluxo (chave 03 vias) para alternância de vácuo ou pressão, interligada à Bomba e Tanque através de mangotes flexíveis de PVC (marrom).
1.4. ACIONAMENTO DAS BOMBAS DE VÁCUO E DE HIDROJATEAMENTO:
● Sistema de transmissão a partir de Tomada de Força.
1.5. CARETEL AUXILIAR E PRINCIPAL.
1.5.1. CARRETEL AUXILIAR:
● Carretel auxiliar rotativo com capacidade para armazenar até 30 metros de mangueira de Ø 3/8”.
1.5.2. CARRETEL PRINCIPAL:
● Carretel Principal hidráulico do tipo “FIXO”, instalado na tampa traseira do tanque, dimensionado para armazenar 120 metros de mangueira de alta pressão Ø 3/4”, com cubo de diâmetro que não comprometa o raio de curvatura.
● Acionado hidraulicamente nos dois sentidos de rotação com comando centralizado e equipado com guia para enrolamento da mangueira para evitar remonte e sobreposição de camadas de forma irregular.
1.6. COMANDOS DO EQUIPAMENTO:
● Painel de Comando/Controle instalado na lateral traseira do equipamento, de forma operacional, contendo os acessórios que seguem:
● Conta-giros do Motor do Caminhão.
●Termômetro do Motor do Caminhão.
● Luz de baixa pressão do óleo lubrificante do Motor do Caminhão.
● Luz do alternador.
● Horímetro de funcionamento.
1.7. ACESSÓRIOS FORNECIDOS:
● Armários laterais com portas e fechaduras.;
● 120 metros de mangueira alta pressão Ø ¾ “;
● Faixas refletivas;
● Iluminação (faróis) direcional traseira para serviços noturnos;
● Giroflex dianteiro e traseiro da cor laranja;
● Suporte para 08 (oito) Cones;
● Suporte para extintor;
● Suporte para placas para Conf. Normas CONTRAM para produtos químicos;
● 02 (dois) JOGOS de bocais, para desobstrução (com jatos propulsores traseiros a 35º e um frontal, torpedo, vortex) e 1 pistola de jato d’água;
● Carretel Manual, para armazenar 40 Metros de mangueira Ø 3/8”;
● 40 Metros de mangueira Ø 3/8”;
● Morsa para fixação da mangueira, quando necessário efetuar a substituição dos bocais de hidro jateamento;
● 01 (um) guia de mangueiras para entrada do PV.
Placas EQF - FMZ | Placas FNV – EJE -
1. TANQUE:
Com capacidade total para 10.000 Lts. e 15.000 Lts Sendo:
● 5.000 Lts. e 8.000 Lts. para detritos;
● 5.000 Lts. e 7.000 Lts. para reservatório para água.
Tanque reservatório BASCULANTE, com capacidade para 10.000 Lts., dividido em dois compartimentos, sendo um deles para o reservatório de água para hidro jateamento, com capaci- dade para 5.000 Lts. e 7.000 Lts e o outro para o reservatório de detritos, com capacidade de 5.000 Lts. com as seguintes descrições:
● Suporte estrutural com “berço envolvente” com reforço interno nos cantos;
● Dreno inferior com registro gaveta e bocal tipo “storz” Ø 2 ½” para carregamento por hi- drante (compartimento de água);
● Quebra-ondas na parte interna;
● Divisória interna;
● Boca de visita / abastecimento Ø 500mm com respiro tipo cabo de guarda-chuva na parte superior (compartimento de água);
● Visor de nível tipo coluna (compartimento de água);
● Boca superior com válvula de retenção por boia (compartimento de detritos);
● Sifão depurador instalado na lateral superior do tanque, dotado de mano vacuômetro para controle da pressão de trabalho e dreno com válvula de esfera Ø 1 ¼”;
● Dois visores de vidro temperado, com prático sistema de limpeza;
● Tampa traseira disposta sobre dobradiça na parte superior do tanque com sistema de basculante acionada por pistão hidráulico, com vedação em borracha nitrílica anticorrosi- va, abertura/fechamento por pistões hidráulicos e travamento por garras hidráulicas;
● 02 (dois) Tubulação de carga com válvula esfera Ø4” e bocal de engate rápido, instalado na lateral traseira do tanque (compartimento de detritos);
● Tubulação de descarga com válvula esfera Ø4” e bocal de engate rápido, instalado na parte in- ferior da tampa traseira (compartimento de detritos);
● Escada lateral para acesso à parte superior do tanque;
● Biqueira traseira;
● Para choque traseiro conforme normas vigentes do CNT.
● Passadiço com piso ante derrapante com ponto de apoio para cinto desegurança
● Chave direcional de fluxo (chave 4 vias) para alternância de vácuo ou pressão, interligada a bomba de vácuo e tanque através de mangotes flexíveis de PVC;
● Válvula de Segurança/Alívio Ø 2.1/2";
● Pistão hidráulico para basculamento do Tanque.
1.2. DESCRIÇÃO DA BOMBA DE HIDRO - TRIPLEX:
● Bomba alternativa tríplex.
● Vazão de 275 litros/minuto.
● Pressão de 200Kgs/BAR.
● Equipada com válvula reguladora de pressão.
● Manômetro.
● Válvula de segurança.

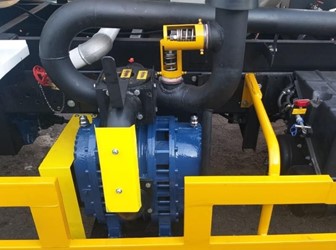

1.3. SISTEMA DE VÁCUO:
• m3/min e vácuo máximo de 85% à potência de 40kW com rotação de trabalho de 1000 rpm, chave 4 vias, filtro de aspiração, válvula primária de bola, depurador secundário, silenciador de descarga;
● Fixação da bomba de vácuo através de mesa em chapa 3/16” (4,75 mm) dobrada e enrijecida, fixada no chassi através de parafusos e porcas parlock;
● Sistema de interligação pneumática composto de mangote de borracha preta com espiral em aço reforçada Ø 4” com abraçadeiras reforçadas e mano vacuômetro para controle de pressão de trabalho;
● Sistema de vácuo composto por bomba de lóbulos, com deslocamento de ar de 25.
1.4. ACIONAMENTO DAS BOMBAS DE VÁCUO E DE HIDROJATEAMENTO
1.4.1. BOMBA DE HIDRO:
● Acionamento através de Caixa de Transferência CTCV - 300, uma tomada de força integral com saída dupla que foi desenvolvida especialmente para uso em veículos equipados com bomba de vácuo, bombas de alta pressão, turbinas vac-all, bombas hidráulicas e bombas d'agua.
1.4.2. BOMBA DE VÁCUO:
● Acionada através de polias e correias com sistema de transmissão a partir de tomada de força de engate pneumático acoplada na caixa de câmbio do próprio caminhão.
1.5. CARETEL AUXILIAR E PRINCIPAL:
1.5.1. CARRETEL AUXILIAR:
● Carretel auxiliar rotativo com capacidade para armazenar até 40 metros de mangueira de Ø 1/2” para uso com pistola de jateamento e bicos para desobstrução de redes e ramais de água plu- viais ou esgoto.
1.5.2. CARRETEL PRINCIPAL:
● Carretel Principal tipo bandeira instalado na tampa traseira do tanque, dimensionado para armazenar 120 metros de mangueira de alta pressão Ø 1”, com cubo de diâmetro que não compro- meta o raio de curvatura da mangueira, dotado de dispositivo de articulação e travamento que permite operar em diversas posições.
● Acionado hidraulicamente nos dois sentidos de rotação com comando centralizado, equipado com guia para enrolamento da mangueira para evitar remonte e sobreposição de camadas de forma irregular.
1.6. COMANDOS DO EQUIPAMENTO:
Painel de Comando/Controle instalado na lateral traseira do equipamento, de forma ope- racional, contendo os acessórios que seguem:
● Conta-giros do Motor do Caminhão
● Termômetro do Motor do Caminhão.
● Luz de baixa pressão do óleo lubrificante do Motor do Caminhão.
● Luz do alternador.
● Horímetro de funcionamento.
1.7. ACESSÓRIOS:
● Armários laterais com portas e fechaduras.
● 40 metros de mangueira de Ø 1/2".
● 20 metros de mangueira de alta Pressão Ø 1" termoplástica laranja com trama de nylon.
● 02 (dois) bocais para mangotes Ø 3”.
● 01 (um bocal para mangotes Ø 4”.
● 02 (duas) tampas cegas para bocais de engates rápido.
● Faixas refletivas.
● Iluminação (faróis) direcional traseira para serviços noturnos;
● Giroflex dianteiro e traseiro da cor laranja;
● Suporte para 08 (oito) cones.
● Suporte para extintor.
● Suporte para placas conf. Normas CONTRAN para produtos químicos.
02 (dois) visores sendo um na parte traseira e outro na lateral do tanque.
